NA2XY (YAXV-R) KABLOLAR

  • Tipi: YAXV-R, NA2XY
    Yapısı: Alüminyum iletken, XLPE izole, PVC dış kılıf
    Standartları: TS IEC 60502-1, VDE 0276


KESİTLER ve TEKNİK TABLO

Tek Damarlı NA2XY Kablolar

Boyut ve Ağırlıklar Elektriksel Bilgiler
Nominal Kesit Dış Çap (Yaklaşık) Net Ağırlık (Yaklaşık) 1000 m için Makara Ölçüsü 20°C’de İletken DC Direnci (Maks.) Akım Taşıma Kapasitesi
(Toprakta 20°C - Havada 30°C)
mm² mm kg/km cm ohm/km Toprakta(A) Toprakta(B) Havada(A) Havada(B)
1X25 rm 10,5 150 90 1,200 140 114 140 106
1X35 rm 12,0 180 90 0,868 164 137 163 131
1X50 rm 13,0 250 90 0,641 195 163 200 161
1X70 rm 15,0 300 100 0,443 238 201 254 205
1X95 rm 16,5 400 110 0,320 284 240 313 253
1X120 rm 18,5 500 120 0,253 323 274 366 296
1X150 rm 20,5 600 130 0,206 361 308 420 341
1X185 rm 24,0 870 140 0,164 408 350 486 395
1X240 rm 25,5 950 160 0,125 476 408 585 475
1X300 rm 28,0 1150 200 0,100 537 462 675 548
1X400 rm 32,0 1500 220 0,0778 616 531 798 647
1X500 rm 36,0 1850 240 0,0605 699 601 926 749

rm : Bükülü iletken

Teknik Veriler

Maks. çalışma sıcaklığı = 90 °C
Maks. kısa devre sıcaklığı 250°C
Minimum bükülme yarı çapı 15*D D: Kablo dış çapı (mm)

Çok Damarlı NA2XY Kablolar

Boyut ve Ağırlıklar Elektriksel Bilgiler
Nominal Kesit Dış Çap (Yaklaşık) Net Ağırlık (Yaklaşık) 1000 m için Makara Ölçüsü 20°C’de İletken DC Direnci (Maks.) Akım Taşıma Kapasitesi
(Toprakta 20°C - Havada 30°C)
mm² mm kg/km cm ohm/km Toprakta(A) Havada(A)
2X25 rm 21,0 550 130 1,200 - 91
2X35 rm 23,0 750 130 0,868 - 113
2X50 rm 26,0 900 150 0,641 - 138
2X70 rm 30,0 1150 180 0,443 - 174
2X95 rm 33,0 1500 200 0,320 - 210
2X120 rm 37,0 1850 220 0,253 - 244
2X150 rm 41,0 2400 230 0,206 - 281
2X185 rm 46,0 2850 240 0,164 - 320
2X240 rm 50,0 3500 210* 0,125 - 378
3X25 rm 22,0 650 130 1,200 111 100
3X35 rm 24,5 800 140 0,868 132 122
3X50 rm 27,0 1100 160 0,641 157 147
3X70 rm 32,0 1400 180 0,443 195 183
3X95 rm 35,0 1800 200 0,320 233 232
3X120 rm 39,0 2150 210 0,253 266 270
3X150 rm 44,0 2750 220 0,206 299 308
3X185 rm 48,5 3350 230 0,164 340 357
3X240 rm 54,0 4200 240 0,125 401 435
3X300 rm 60,0 5450 220* 0,100 455 501
3X400 rm 67,0 7100 230* 0,0778 526 592
3X25+16 rm 23,0 750 140 1,200 111 100
3X35+16 rm 25,0 850 150 0,868 132 122
3X50+25 rm 29,0 1200 160 0,641 157 147
3X70+35 rm 33,0 1550 200 0,443 195 189
3X95+50 rm 37,0 2000 220 0,320 233 232
3X120+70 rm 41,5 2500 230 0,253 266 270
3X150+70 rm 45,0 3000 240 0,206 299 308
3X185+95 rm 51,0 3650 250 0,164 340 357
3X240+120 rm 56,0 4700 230* 0,125 401 435
3X300+150 rm 63,0 5900 240* 0,100 455 501
3X400+185 rm 70,0 7550 250* 0,0778 526 592
4X25 rm 24,0 800 140 1,200 111 100
4X35 rm 26,5 950 150 0,868 132 122
4X50 rm 30,0 1300 160 0,641 157 147
4X70 rm 35,0 1700 200 0,443 195 189
4X95 rm 39,0 2150 220 0,320 233 232
4X120 rm 43,0 2700 230 0,253 266 270
4X150 rm 49,0 3400 240 0,206 299 308
4X185 rm 54,0 4100 250 0,164 340 357
4X240 rm 60,5 5250 230* 0,125 401 435
4X300 rm 66,0 6450 240* 0,100 455 501
4X400 rm 74,0 8900 250* 0,0778 526 592

rm: Bükülü iletken

* 500 metre kablo için

Teknik Veriler

Maks. çalışma sıcaklığı = 90 °C
Maks. kısa devre sıcaklığı 250°C
Minimum bükülme yarı çapı 12*D D: Kablo dış çapı (mm)

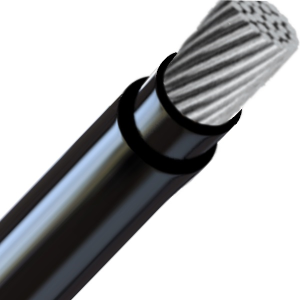

NA2XY (YAXV-R) Tek Damarlı Kablolar

na2xy

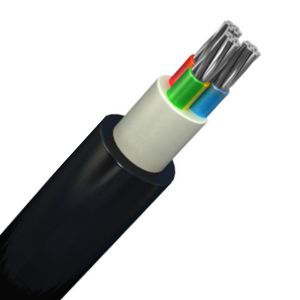

NA2XY (YAXV-R) Çok Damarlı Kablolar

yaxv
  • KULLANIM YERLERİ
  • Yerleşim ve endüstri bölgelerinde,
  • Mekanik zorlamaların fazla olmadığı güç istasyonlarında,
  • Dahili, harici toprak altında,
  • Boru içinde ve kablo kanallarında,
  • Ani yük değişimlerinin olduğu enerji tesislerinde.
