KESİTLER ve TEKNİK TABLO

Tek Damarlı NA2XH Kablolar

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	1000 m için Makara Ölçüsü	20°C’de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi (Toprakta 20°C - Havada 30°C)
Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	1000 m için Makara Ölçüsü	20°C’de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi (Toprakta 20°C - Havada 30°C)
mm²	mm	kg/km	cm	ohm/km	Toprakta(A)	Toprakta(B)	Havada(A)	Havada(B)
1X25 rm	10,5	150	90	1,200	---	114	---	106
1X35 rm	12,0	180	90	0,868	164	137	163	131
1X50 rm	13,5	225	90	0,641	195	163	200	161
1X70 rm	15,5	305	100	0,443	238	201	254	205
1X95 rm	17,0	405	110	0,320	284	240	313	253
1X120 rm	19,0	510	120	0,253	323	274	366	296
1X150 rm	21,0	605	130	0,206	361	308	420	341
1X185 rm	23,0	765	140	0,164	408	348	486	395
1X240 rm	26,0	925	160	0,125	476	408	585	475
1X300 rm	28,0	1155	200	0,100	537	462	675	548
1X400 rm	31,0	1480	220	0,0778	616	531	798	647
1X500 rm	35,0	1850	240	0,0605	699	601	926	749

rm : Bükülü iletken

Teknik Veriler

Maks. çalışma sıcaklığı = 90 °C
Maks. kısa devre sıcaklığı 250°C
Minimum bükülme yarı çapı 15*D D: Kablo dış çapı (mm)

Çok Damarlı NA2XH Kablolar

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	1000 m için Makara Ölçüsü	20°C’de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
Nominal Kesit	Dış Çap (Yaklaşık)	Net Ağırlık (Yaklaşık)	1000 m için Makara Ölçüsü	20°C’de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
mm²	mm	kg/km	cm	ohm/km	Toprakta (20°C)	Havada (30°C)
2X25 rm	21,5	600	130	1,200	110	115
2X35 rm	23,0	750	130	0,868	130	140
2X50 rm	25,8	950	150	0,641	155	175
2X70 rm	29,7	1250	180	0,443	195	220
2X95 rm	33,9	1650	200	0,320	235	270
3X25 rm	22,5	650	130	1,200	111	100
3X35 rm	25,0	800	140	0,868	132	122
3X50 rm	27,0	1050	160	0,641	157	147
3X70 rm	32,0	1450	180	0,443	195	189
3X95 rm	36,0	1850	200	0,320	233	232
3X120 rm	40,0	2250	210	0,253	266	270
3X150 rm	45,0	2800	220	0,206	299	308
3X185 rm	49,0	3450	230	0,164	340	357
3X240 rm	56,0	4400	240	0,125	401	435
3X300 rm	61,0	5300	220*	0,100	455	501
3X400 rm	69,0	6800	230*	0,0778	526	592
3X25+16 rm	24,0	750	140	1,200	111	100
3X35+16 rm	26,0	900	150	0,868	132	122
3X50+25 rm	29,0	1200	160	0,641	157	147
3X70+35 rm	33,0	1600	200	0,443	195	189
3X95+50 rm	38,0	2100	220	0,320	233	232
3X120+70 rm	42,0	2600	230	0,253	266	270
3X150+70 rm	46,0	3100	240	0,206	299	308
3X185+95 rm	51,0	3850	250	0,164	340	357
3X240+120 rm	58,0	4900	230*	0,125	401	435
3X300+150 rm	63,0	5950	240*	0,100	455	501
3X400+185 rm	71,0	7500	250*	0,0778	526	592
4X25 rm	25,0	800	140	1,200	111	100
4X35 rm	27,0	1000	150	0,868	132	122
4X50 rm	30,0	1250	160	0,641	157	147
4X70 rm	36,0	1750	200	0,443	195	189
4X95 rm	40,0	2250	220	0,320	233	232
4X120 rm	45,0	2850	230	0,253	266	270
4X150 rm	49,0	3400	240	0,206	299	308
4X185 rm	55,0	4250	250	0,164	340	357
4X240 rm	62,0	5450	230*	0,125	401	435
4X300 rm	67,0	6600	240*	0,100	455	501
4X400 rm	77,0	8500	250*	0,0778	526	592

rm: Bükülü iletken

* 500 metre kablo için

Teknik Veriler

Maks. çalışma sıcaklığı = 90 °C
Maks. kısa devre sıcaklığı 250°C
Minimum bükülme yarı çapı 12*D D: Kablo dış çapı (mm)

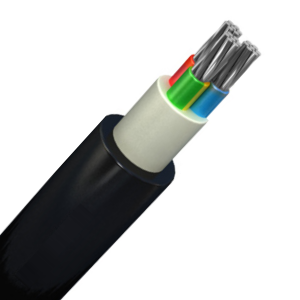

NA2XH (YAXZ1-R) Çok Damarlı Kablolar

Oteller,

Okullar,

Yüksek binalar,

Hastaneler,

Bilgi işlem merkezleri,

Alış-veriş merkezleri,

İnsanların yoğun bulunduğu binalar,

yangına hassas binalarda

SEAS KABLO

Mühendislik hesaplarının doğru yapılması ile milli servetin yer altına gömülmesine engel olunabilir.

Yurt dışında yıllardır kullanılan Alüminyum iletkenli kablolarının ülkemizde de yaygınlaşması için faaliyet gösteriyoruz.

Bilindiği gibi Alüminyum iletkenli kablolarda doğru kesit ve doğru bağlantı elemanları kullanıldığında bakır iletkenli kablolar ile aynı performans elde edilmekte.

ÜRÜNLER

MARKALAR

SİTE HARİTASI

İLETİŞİM

Tel: +90 (216) 427 8921 Email : info@seaskablo.com

Tipi:	YAXZ1-R, NA2XH
Yapısı:	Alüminyum iletken, XLPE izole, Halojen Free dolgu, Halojen Free dışkılıf
Standartları:	TS HD 604 S1, TS IEC 60502 - 1, VDE 0276 - 604

NA2XH (YAXZ1-R) KABLOLAR
